テストレポート

高精度回路保護スイッチの落下試験-

1. 試験概要

落下テストは、世界的に認められた電気ブランドの高精度回路保護スイッチに対して実施されました。{0}テスト中、スイッチは工場出荷時の元の梱包のままでした。目的は、製品が積み込み、積み降ろし、輸送中の偶発的な落下に対して、構造的損傷、電気的性能の低下、保護機能の損失なしに耐えられることを検証することでした。

テストは Hesheng Innovation Development Co., Ltd. によって実施されました。すべてのテストは、顧客の仕様と該当する国際規格の両方に準拠していました。テストは最初に当社の実験室で実施され、その後お客様が工場で独自に繰り返しました。どちらのラウンドも成功しました。

テスト情報:

試験機関: Hesheng Innovation Development Co., Ltd.

製品: 標準輸出パッケージ付きの高精度回路保護スイッチ-

梱包正味重量：約8.24kg

梱包寸法: 280mm (長さ) × 550mm (幅) × 225mm (高さ)

試験方法：顧客仕様と国際規格を組み合わせた

テスト手順:-社内ラボテスト (Hesheng) → お客様の工場での再検証-

最終結果: すべての基準に合格しました。お客様からは高い満足度の声が寄せられました。

2. 試験基準と根拠

落下試験は顧客の要件に厳密に従って実施されました。科学的な厳密性とデータのトレーサビリティを確保するために、次の国際基準も参照されました。

ASTM D5276-19 – 積載されたコンテナの落下試験の標準試験方法

ISO 2206:1987 – 梱包 – 完全な充填済み輸送パッケージ – 部品の識別

ISO 2248:1985 – 梱包 – 完全な充填済み輸送パッケージ – 垂直衝撃試験

ASTM D4169-23 – 輸送用コンテナの標準性能試験スケジュール

試験条件:

落下高さ：610mm

衝撃面：厚さ13mm以上、平面度2mm以内のコンクリートまたは鋼板

ドロップシーケンス: 6 面、3 エッジ、1 コーナー – 合計 10 ドロップ

リリース角度許容値: フェースドロップおよびエッジドロップは 2 度以内。コーナードロップに対して±5度または±10%以内

衝撃速度許容値: 理論上の自由落下速度の ±1% 以内-

3. 試験手順

3.1 準備

工場出荷時のパッケージを変更せずに使用し、適切に密封しました。 ISO 2206 に従って各面、エッジ、コーナーにマークが付けられ、すべての滴にわたって一貫した方向が保証されます。

3.2 ドロップ実行 – 10 ドロップ

フェイス ドロップ: フェイス 1 ～ フェイス 6 (各顔に 1 滴)

エッジ ドロップ: エッジ 3-4、エッジ 3-5、エッジ 4-5 (エッジごとに 1 ドロップ)

コーナードロップ: コーナー 3-4-5 (1 ドロップ)

テスト撮影

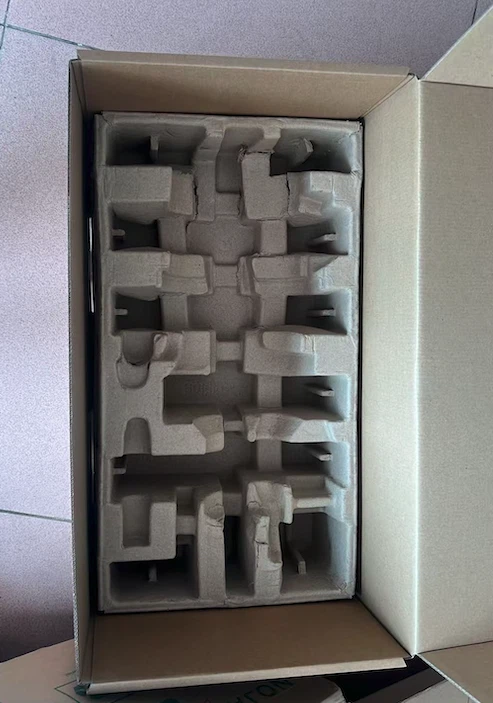

後にドロップします

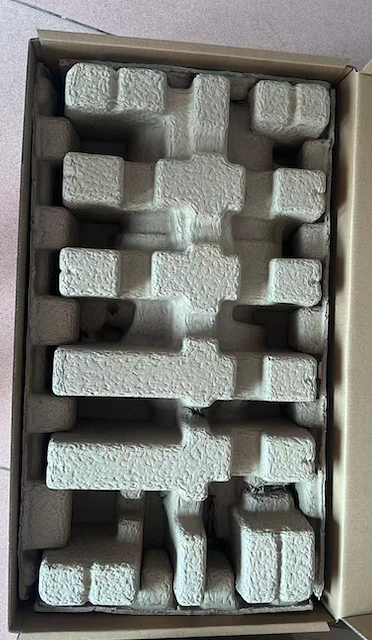

前にドロップ

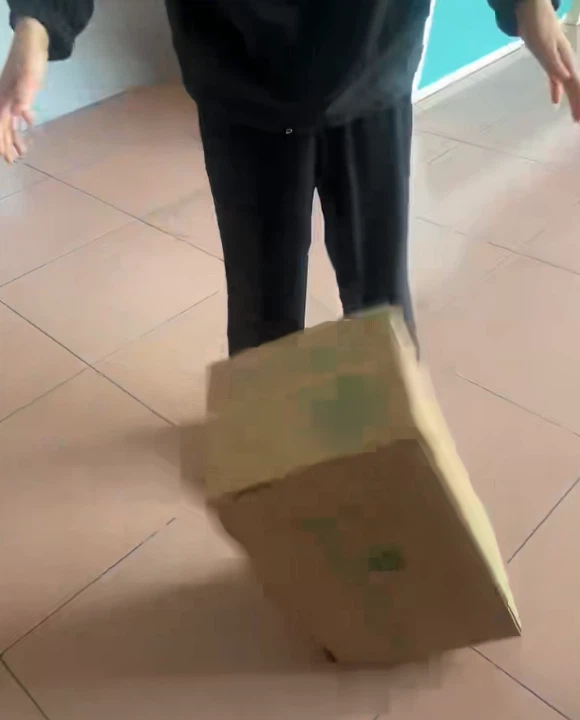

コーナードロップ

3.3 テスト前およびテスト後の検査-および-

Hesheng Innovation Development Co., Ltd.は、落下シーケンスの前後に次の検査を実施しました。

目視検査：亀裂、変形、傷、破損の有無

電気検査：耐電圧、部分放電レベル、主回路抵抗

機能検査：電気的・機械的動作、保護性能

4. 試験結果と合否基準

お客様が指定した-許容基準:

テスト結果:

Hesheng 臨床検査: 10 滴すべて合格。すべての基準が満たされました。

お客様の工場での再テスト-: 独立した検証により、一貫したパフォーマンスが確認されました。

お客様からのフィードバック: 結果は期待を上回りました。製品の品質に対する満足度が高い。

5. ブランドと品質保証 – 顧客製品

テストされた製品は、中電圧および高電圧保護スイッチで数十年の経験を持つ世界的に有名な電気ブランド{{0}によって製造されています。-このブランドは、デザインや材料の選択から最終パッケージに至るまで、フルチェーンの品質管理を維持しています。-同社は ISO 9001 および ISO 14001 認証を取得しています。

テストは、Hesheng Innovation 研究所と顧客自身の工場という 2 つの独立した環境で検証されました。

6. 基本的な価値と信頼性

テストは Hesheng Innovation Development Co., Ltd および社内の製品プロデューサーによって実施されます。

実際の写真、標準手順、完全に追跡可能なデータを使用した本物のテスト

顧客仕様と国際規格の両方に厳格に準拠

Hesheng の臨床検査と顧客主導の再検査による二重検証

信頼性の高い性能が確認されています: 10 回の落下後に損傷、性能低下、保護障害がないこと

品質とサービスで定評のある世界的ブランドに裏付けられています
